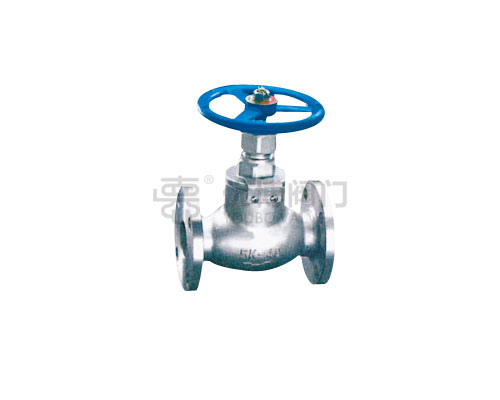

法兰截止阀属于强制密封式阀门，所以在阀门关闭时，要向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到额定，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。本类阀门在管道中一般应当水平安装。

性能规范：

公称压力：PN 1.6-6.4MPa，Class150/300，10K/20K

强度试验压力：PT 1.5MPa

高压气密封试验压力：1.1MPa

适用介质：J41H-（16-64）C 水、油品、气； J41H-（16-64）P硝酸类； J41H-（16-64）R醋酸类

适用温度：-40~180°C

主要零件材料：

零件名称	Q41F-(16-64)C	Q41F-(16-64)P	Q41F-(16-64)R
阀体	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
阀盖	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
阀瓣	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CFBM
阀杆	2Cr13	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304
垫片	聚四乙烯/钢带石墨缝线
填料	聚四乙烯/钢带石墨缝线

PN16主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	65	45	65	4―14
20	150	117	105	75	55	75	4―14
25	160	127	115	85	65	85	4―14
32	180	140	135	100	78	100	4―18
40	200	165	145	110	85	110	4―18
50	230	203	160	125	100	125	4―18
65	290	216	180	145	120	145	4―18
80	310	241	195	160	135	160	8―18
100	350	292	215	180	155	180	8―18
125	400	356	245	210	185	210	8―18
150	480	406	280	240	210	240	8―23
200	600	496	335	295	265	295	12―23

Class150主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	89	60.5	35	11	4―15
20	150	117	98	70	43	12	4―15
25	160	127	106	79.5	51	13	4―15
32	180	140	117	89	64	13	4―15
40	200	165	127	98.5	73	15	4―15
50	230	203	152	120.5	92	16	4―19
65	290	216	178	139.5	105	18	4―19
80	310	241	190	152.5	127	20	4―19
100	350	292	229	190.5	157	24	8―19
125	400	356	254	216	186	24	8―23
150	480	406	279	241.5	216	26	8―23
200	600	496	343	298.5	270	28	8―23

10K主要外形尺寸：

DN	L	L	D	K	D1	C	N-ф
15	130	108	95	70	52	12	4―15
20	150	117	100	75	58	14	4―15
25	160	127	125	90	70	14	4―19
32	180	140	135	100	80	16	4―19
40	200	165	140	105	85	16	4―19
50	230	203	155	120	100	16	4―19
65	290	216	175	140	120	18	4―19
80	310	241	185	155	130	18	8―19
100	350	292	210	175	155	18	8―19
125	400	356	250	210	185	20	8―23
150	480	406	280	240	215	22	8―23
200	600	496	330	290	265	22	12―23
