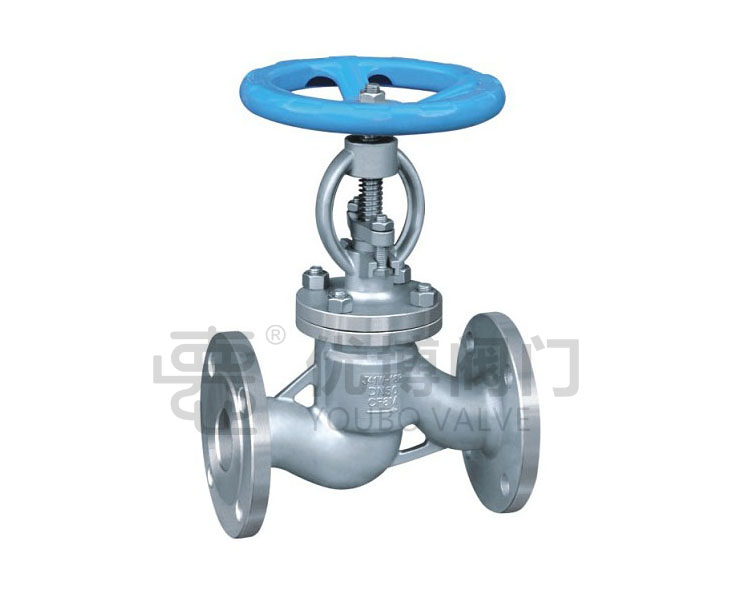

法兰截止阀属于强制密封式阀门,所以在阀门关闭时,要向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到额定,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。本类阀门在管道中一般应当水平安装。
法兰截止阀的优点:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
性能规范:
公称压力:PN 1.6-6.4MPa,Class150/300,10K/20K
强度试验压力:PT 1.5MPa
高压气密封试验压力:1.1MPa
适用介质:J41H-(16-64)C 水、油品、气; J41H-(16-64)P硝酸类; J41H-(16-64)R醋酸类
适用温度:-40~180°C
主要零件材料:
零件名称 | Q41F-(16-64)C | Q41F-(16-64)P | Q41F-(16-64)R |
阀体 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
阀盖 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
阀瓣 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
阀杆 | 2Cr13 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
垫片 | 聚四乙烯/钢带石墨缝线 | ||
填料 | 聚四乙烯/钢带石墨缝线 |
PN16主要外形尺寸:
DN | L | L | D | K | D1 | C | N-ф |
15 | 130 | 108 | 95 | 65 | 45 | 65 | 4―14 |
20 | 150 | 117 | 105 | 75 | 55 | 75 | 4―14 |
25 | 160 | 127 | 115 | 85 | 65 | 85 | 4―14 |
32 | 180 | 140 | 135 | 100 | 78 | 100 | 4―18 |
40 | 200 | 165 | 145 | 110 | 85 | 110 | 4―18 |
50 | 230 | 203 | 160 | 125 | 100 | 125 | 4―18 |
65 | 290 | 216 | 180 | 145 | 120 | 145 | 4―18 |
80 | 310 | 241 | 195 | 160 | 135 | 160 | 8―18 |
100 | 350 | 292 | 215 | 180 | 155 | 180 | 8―18 |
125 | 400 | 356 | 245 | 210 | 185 | 210 | 8―18 |
150 | 480 | 406 | 280 | 240 | 210 | 240 | 8―23 |
200 | 600 | 496 | 335 | 295 | 265 | 295 | 12―23 |
Class150主要外形尺寸:
DN | L | L | D | K | D1 | C | N-ф |
15 | 130 | 108 | 89 | 60.5 | 35 | 11 | 4―15 |
20 | 150 | 117 | 98 | 70 | 43 | 12 | 4―15 |
25 | 160 | 127 | 106 | 79.5 | 51 | 13 | 4―15 |
32 | 180 | 140 | 117 | 89 | 64 | 13 | 4―15 |
40 | 200 | 165 | 127 | 98.5 | 73 | 15 | 4―15 |
50 | 230 | 203 | 152 | 120.5 | 92 | 16 | 4―19 |
65 | 290 | 216 | 178 | 139.5 | 105 | 18 | 4―19 |
80 | 310 | 241 | 190 | 152.5 | 127 | 20 | 4―19 |
100 | 350 | 292 | 229 | 190.5 | 157 | 24 | 8―19 |
125 | 400 | 356 | 254 | 216 | 186 | 24 | 8―23 |
150 | 480 | 406 | 279 | 241.5 | 216 | 26 | 8―23 |
200 | 600 | 496 | 343 | 298.5 | 270 | 28 | 8―23 |
10K主要外形尺寸:
DN | L | L | D | K | D1 | C | N-ф |
15 | 130 | 108 | 95 | 70 | 52 | 12 | 4―15 |
20 | 150 | 117 | 100 | 75 | 58 | 14 | 4―15 |
25 | 160 | 127 | 125 | 90 | 70 | 14 | 4―19 |
32 | 180 | 140 | 135 | 100 | 80 | 16 | 4―19 |
40 | 200 | 165 | 140 | 105 | 85 | 16 | 4―19 |
50 | 230 | 203 | 155 | 120 | 100 | 16 | 4―19 |
65 | 290 | 216 | 175 | 140 | 120 | 18 | 4―19 |
80 | 310 | 241 | 185 | 155 | 130 | 18 | 8―19 |
100 | 350 | 292 | 210 | 175 | 155 | 18 | 8―19 |
125 | 400 | 356 | 250 | 210 | 185 | 20 | 8―23 |
150 | 480 | 406 | 280 | 240 | 215 | 22 | 8―23 |
200 | 600 | 496 | 330 | 290 | 265 | 22 | 12―23 |
