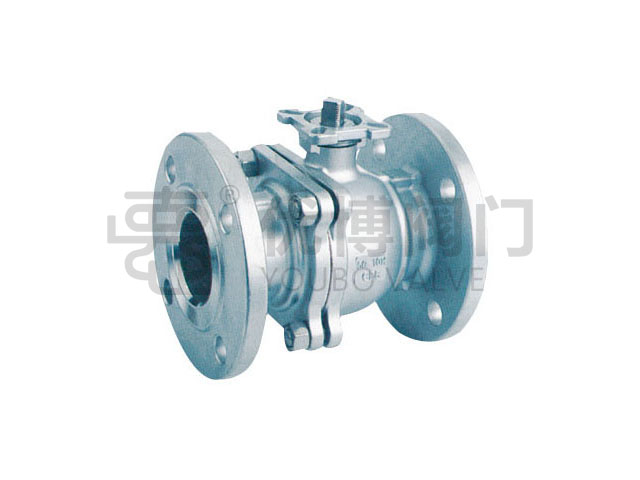

日标高平台法兰球阀产品概述
高平台球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
日标高平台法兰球阀性能规范：
公称压力：PN 10K、20K
强度试验压力：PT 2.4、5.8MPa
低压气密封试验压力：0.6MPa
适用介质：Q11F-（10K-20K）C 水、油品、气； Q11F-（10K-20K）P硝酸类； Q11F-（10K-20K）醋酸类
适用温度：-40~180°C
日标高平台法兰球阀主要零件材料：
| 零件名称 | Q41F-(10K-20K)C | Q41F-(10K-20K)P | Q41F-(10K-20K)R |
| 阀体 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 阀盖 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 球体 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 阀杆 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氰乙烯 | ||
| 填料 | 聚四氰乙烯 | ||
日标高平台法兰球阀主要外形尺寸：
| INCH | DN | H | W | L | D | K | D1 | C | N-ф |
| 1/2" | 15 | 65 | 135 | 108 | 95 | 70 | 52 | 12 | 4--15 |
| 3/4" | 20 | 72 | 135 | 117 | 100 | 75 | 58 | 14 | 4―15 |
| 1" | 25 | 83 | 165 | 127 | 125 | 90 | 70 | 14 | 4―19 |
| 1 1/4" | 32 | 90 | 165 | 140 | 135 | 100 | 80 | 16 | 4―19 |
| 1 1/2" | 40 | 100 | 190 | 165 | 140 | 105 | 85 | 16 | 4―19 |
| 2" | 50 | 110 | 210 | 178 | 155 | 120 | 100 | 16 | 4―19 |
| 2 1/2" | 65 | 130 | 240 | 190 | 175 | 140 | 120 | 18 | 4―19 |
| 3" | 140 | 140 | 260 | 203 | 185 | 150 | 100 | 18 | 8―19 |
| 4" | 165 | 165 | 320 | 229 | 210 | 175 | 155 | 18 | 8―19 |
| 5" | 250 | 250 | 520 | 356 | 250 | 210 | 185 | 20 | 8―23 |
| 6" | 270 | 270 | 600 | 394 | 280 | 240 | 215 | 22 | 8―23 |
| 8" | 320 | 320 | 800 | 457 | 330 | 290 | 265 | 22 | 12―23 |
